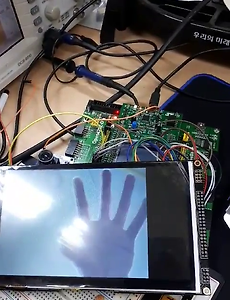

728x90 stm32f429 dcmi1 ARM을 이용한 카메라보드 뒤에 선이 복잡하여 노이즈와 탈 부착 편의성을 개선하기 위해 소켓용 PCB 보드를 제작하여 주문했다. 처음엔 회로도 라이브러리와 3d 풋프린트를 만들었다. 두번째로 회로도와 심볼라벨을 배치하고, 만든 라이브러리를 적용시켰다. 거버파일까지 생성해줘서. 한백전자에 일주일전에 요청을하고 어제 받았다 짠!(아침 6시까지 삽질하게 될줄은 이때까지만 해도 몰랐다...) 그리고 옆에 핀 소켓들과 테스트를 해봤다. PF4 PE8번핀에 high를 걸었다. 불이 들어온다. 사이즈 완벽! 1차는 이렇게 실패로 끝나고. 첫 오류 수정사항을 정리해봤다.LCD PIN PC11 -> PE7 으로 변경해야함. PE7 -> PE9로 변경해야함.실크레이아웃으로 핀 위치 지정해놓을것 (시간을 줄일 수 있음)배치문제해결하기 (LCD,카메라.. 2018. 10. 14. 이전 1 다음 728x90
